电机、振动器、振动电机

Watt Drive HGF 160 kW系列的电机 13046621货号-规格

品牌：Watt Drive

产地：德国

规格：WATT 5.5-8

¥：5600

马上订购

产品详情

Watt Drive HGF 160 kW系列的电机 13046621货号-规格

HGF 160 kW 6P 315C / D / E 3Ph 400 V 50 Hz IC411-TEFC-B3R（E）

产品：13046621

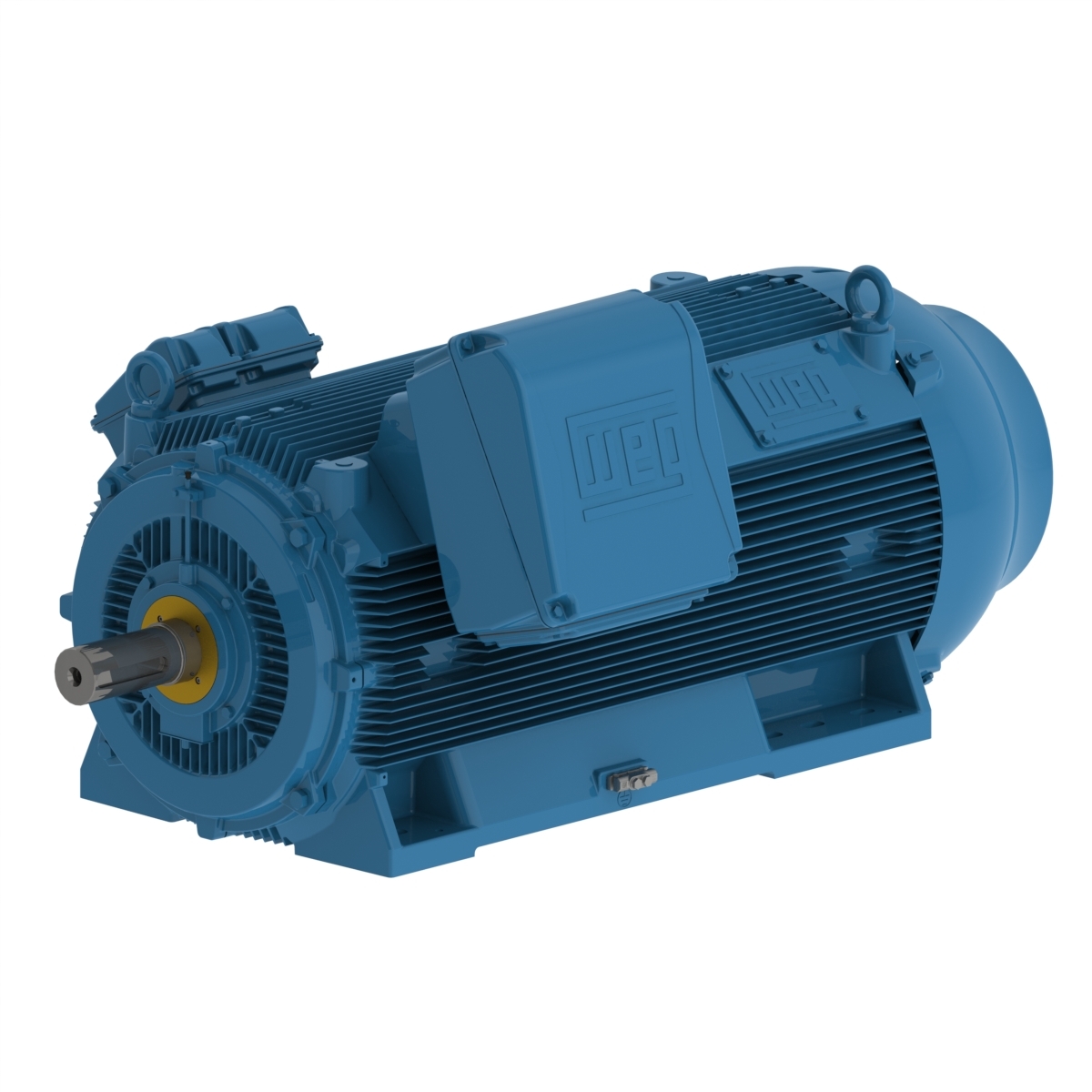

仅代表图像

HGF系列的电机以其高性能和低维护成本而脱颖而出。HGF电机是要求高机械强度和耐用性的各种应用中的理想选择。

产品特点

标准	IEC 60034-1
频率	50赫兹
电压	400伏
极数	6
防护等级	IP55
同步速度	1000转

输出额定值	160千瓦
安装	脚踏式
法兰盘	不带
安装	B3R（E）
接线盒¹	正确位置
外壳	IC411-TEFC

Watt Drive HGF 160 kW系列的电机 13046621货号-规格

电动马达

帧	315C / D / E
输出量	160千瓦
极数	6
频率	50赫兹
额定转速	988转
滑	1.20％
额定电压	400伏
额定电流	295 A
LR安培	1800安
LRC	6.1
空载电流	110 A
额定扭矩	158千克力·米
堵转转矩	190％
击穿扭矩	220％
堵转时间	36s（冷）20s（热）

转动惯量（J）	7.46平方米
设计	ñ
绝缘级别	F
服务因素	1.00
温升	80 K
占空比	S1
启动方式	直接在线
环境温度	-20°C至+ 40°C
高度	1000马尔斯
防护等级	IP55
外壳	IC411-TEFC
安装	B3R（E）
旋转¹	两者（CW和CCW）
噪音等级²	68.0分贝（A）
大约重量³	1820公斤

（1）从轴端看电机。（2）在1m处测量，公差为+ 3dB（A）。（3）近似重量，制造后可能会有变化。（4）在满负荷的100％下。

效率

50％	75％	100％
95.0	95.6	95.6

功率因数

50％	75％	100％
0.70	0.80	0.82

特征

镜框材质	铸铁
浸渍法	恒定树脂流量
提升系统	在驱动器端和非驱动器端
太空加热器电压	110-127 / 200-240伏
主接线盒孔	2xM63x1,5
接线端子	带接线盒W50
配件接线盒	用
轴锁定装置	用
排水	自动橡胶
轴材料	SAE 4140碳钢
绘画	RAL 5009 214P（ISO 12944-C4）
接地片	双
风扇罩材料	铸铁
热带化绘画	不带
风扇材质	铝
绕组热保护	PT100-每相3线2
轴承热保护	PT100-3线1在DE轴承上 PT100-3线1在NDE轴承上
平衡方式	1/2键

Watt Drive HGF 160 kW系列的电机 13046621货号-规格

产品码
HGF 160 kW 6P 315C / D / E 3Ph 400 V 50 Hz IC411-TEFC-B3R（E） 13046621
HGF 160 kW 8P 315C / D / E 3Ph 400 V 50 Hz IC411-TEFC-B3R（E） 13046627
HGF 200 kW 2P 315C / D / E 3Ph 400 V 50 Hz IC411-TEFC-B3R（E） 13046589
HGF 200 kW 6P 315C / D / E 3Ph 400 V 50 Hz IC411-TEFC-B3R（E） 13046623
HGF 200 kW 8P 315C / D / E 3Ph 400 V 50 Hz IC411-TEFC-B3R（E） 13046660
HGF 250 kW 2P 315C / D / E 3Ph 400 V 50 Hz IC411-TEFC-B3R（E） 13046590
HGF 250 kW 4P 315C / D / E 3Ph 400 V 50 Hz IC411-TEFC-B3R（E） 12414168
HGF 250 kW 6P 315C / D / E 3Ph 400 V 50 Hz IC411-TEFC-B3R（E） 13046624
HGF 250 kW 8P 355L / A / B 3Ph 400 V 50 Hz IC411-TEFC-B3R（E） 13046661
HGF 280 kW 2P 315C / D / E 3Ph 400 V 50 Hz IC411-TEFC-B3R（E） 13046592
HGF 280 kW 4P 315C / D / E 3Ph 400 V 50 Hz IC411-TEFC-B3R（E） 13046619
HGF 280 kW 6P 355L / A / B 3Ph 400 V 50 Hz IC411-TEFC-B3R（E） 13046626
HGF 280 kW 8P 355C / D / E 3Ph 400 V 50 Hz IC411-TEFC-B3R（E） 13046663
HGF 315 kW 2P 315C / D / E 3Ph 400 V 50 Hz IC411-TEFC-B3R（E） 13046593
HGF 315 kW 4P 315C / D / E 3Ph 400 V 50 Hz IC411-TEFC-B3R（E） 11417597
HGF 315 kW 6P 355L / A / B 3Ph 400 V 50 Hz IC411-TEFC-B3R（E） 13046659
HGF 315 kW 8P 355C / D / E 3Ph 400 V 50 Hz IC411-TEFC-B3R（E） 13046665
HGF 355 kW 2P 355C / D / E 3Ph 400 V 50 Hz IC411-TEFC-B3R（E） 13046594
HGF 355 kW 4P 315C / D / E 3Ph 400 V 50 Hz IC411-TEFC-B3R（E） 13046620
HGF 355 kW 6P 355C / D / E 3Ph 400 V 50 Hz IC411-TEFC-B3R（E） 13046662

斜齿轮锥齿轮减速机

斜齿锥齿轮减速电机KKA 136。

所有内部零件均取自MAS程序。外壳根据球墨铸铁EN-GJS-400-15（GGG 40）中的单个客户要求设计。辊式输送机电机的直接连接可实现非常紧凑的设计。

技术数据

齿轮技术数据：
功率：4.8kW
输出扭矩：最大。12,500Nm
比例：283.35
安装位置：H60

电机数据：

电压/频率/连接：400 / 690V，50Hz，D / Y
防护等级/绝缘等级：IP65 / F
绕组保护：TH
防锈弹簧制动：100 Nm

特征

特征：

4级齿轮箱-扭矩臂上的扭矩支撑
温度升高时润滑剂的膨胀单元
减速器两侧的油镜

规格：

球墨铸铁齿轮箱EN-GJS-400-15
用保护盖保护密封圈
在硬化的轴表面上使用VITON-密封圈
用于高温环境的合成油

应用领域

环境温度高达50°C
高机械负荷
大规模污染的高风险
